產品簡介：

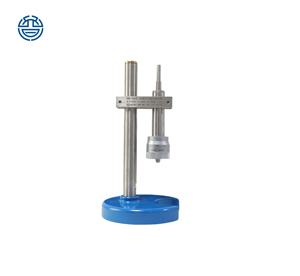

        GWB-300型引伸計標定儀，是一種純機械式的高精度位移測微儀器。依據JJG 762-2007引伸計檢定規程及JJF 1096-2002引伸計標定器校準規范的要求，專門用于對各種規格標距引伸計的標定。

結構特點及讀數方式：

1.本儀器由精密微分測量頭、底座支架和加長桿等組成。可以方便地進行多種規格型號引伸計的計量標定。

2.精密微分測量頭由滑動量桿、量桿套筒、讀數內筒、讀數外筒及高精密螺紋副組成。其最大量程25mm；最小分度(游標分度) 0.0005mm。

技術精度指標：
1. 測量引伸計標距最大范圍         600mm（使用兩根300mm加長桿）
2. 測量支座上支臂安裝孔徑         φ12
3. 最大量程                                25mm
4. 微分測量頭讀數內筒軸向刻度   0.5mm/格
5. 微分測量頭讀數外筒圓周刻度   0.005mm/格
6. 游標刻度（最小分度值）       0.0005mm

參照標準:
        JJF 1096-2002                引伸計標定器校準規范
        GB/T 12160-2002        單軸試驗用引伸計的標定
        JJG 762-2007                引伸計檢定規程

使用說明：
        請依據JJG762—2007引伸計檢定規程及JJF1096—2002引伸計標定器校準規范的要求，進行引伸計的檢定：
        1、把精密微分測頭固定在底座支架上，在精密微分測量頭上固定一根加長桿可以測量最大標距300mm的引伸計，固定兩根加長桿可以測量最大標距600mm的引伸計。在精密微分測量頭下端留出至少25mm的位移空間，旋緊各個所需緊固部位，在檢定過程中除準許運動位移的部分外，都不準許有任何滑動或松動。
        2、引伸計檢定范圍及檢測點的選擇與測試：
        1). 檢定范圍應根據引伸計需要測試材料的技術參數決定。例如，使用50mm標距引伸計測試鋼材試樣的σP0.2技術數據，那么請您選擇1mm的檢定量程。如果測量n值則需要檢定25mm的檢定量程。
        2). 對檢定點的選擇，一般每個范圍不少于8點。 對于上述選例在1mm的檢定量程內，最好檢定10點，即每0.1mm檢一點。
        3). 檢定引伸計時一定用整數刻度倍讀法，不要用游標估算讀數或小數尾數讀數，因為每一次的十點讀數已造成了讀數的疲勞，估算讀數或小數尾數讀數會加劇測量誤差的產生。而整數單刻線對整讀法最清晰簡單準確，出現誤差的機率最小，即便出現也會及時發現，因為整數刻度倍讀數的誤差，其引伸計誤差值也會成倍數增加，這種粗大誤差會被很快及時發現。

GWB-300型引伸計標定儀主要配置：

精密微分測量頭   一個

底座支架         一套

300 mm加長桿    兩根

外包裝箱         一個

鑰匙             兩個

1、測量引伸計標距最大范圍       600mm（使用兩根300mm加長桿）

2、測量支座上支臂安裝孔徑       φ12

3、最大量程                     25mm

4、微分測量頭讀數內筒軸向刻度   0.5mm/格

5、微分測量頭讀數外筒圓周刻度   0.005mm/格

6、游標刻度（最小分度值）       0.0005mm

參照標準:

JJF 1096-2002     引伸計標定器校準規范

GB/T 12160-2002   單軸試驗用引伸計的標定

JJG 762-2007      引伸計檢定規程
