游標卡尺測量內尺寸

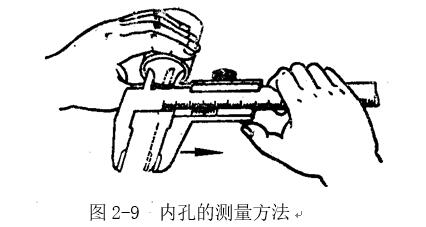

      4 當測量零件的內尺寸時：圖2-9所示。要使量爪分開的距離小于所測內尺寸，進入零件內孔后，再慢慢張開并輕輕接觸零件內表面，用固定螺釘固定尺框后，輕輕取出卡尺來讀數。取出量爪時，用力要均勻，并使卡尺沿著孔的中心線方向滑出，不可歪斜，免使量爪扭傷；變形和受到不必要的磨損，同時會使尺框走動，影響測量精度。

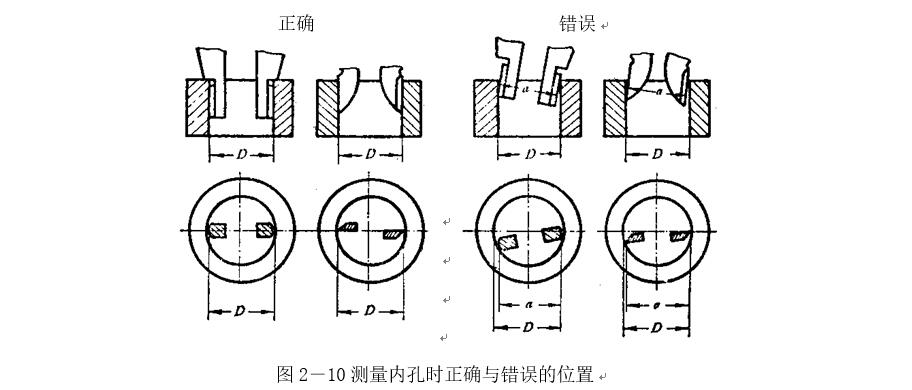

      卡尺兩測量刃應在孔的直徑上，不能偏歪。圖2-10為帶有刀口形量爪和帶有圓柱面形量爪的游標卡尺，在測量內孔時正確的和錯誤的位置。當量爪在錯誤位置時，其測量結果，將比實際孔徑D要小。

      5  用下量爪的外測量面測量內尺寸時如用圖2-2和圖2-3所示的兩種游標卡尺測量內尺寸，在讀取測量結果時，一定要把量爪的厚度加上去。即游標卡尺上的讀數，加上量爪的厚度，才是被測零件的內尺寸，見圖2-11。測量范圍在500mm以下的游標卡尺，量爪厚度一般為10mm。但當量爪磨損和修理后，量爪厚度就要小于10mm，讀數時這個修正值也要考慮進去。
      6  用游標卡尺測量零件時，不允許過分地施加壓力，所用壓力應使兩個量爪剛好接觸零件表面。如果測量壓力過大，不但會使量爪彎曲或磨損，且量爪在壓力作用下產生彈性變形，使測量得的尺寸不準確(外尺寸小于實際尺寸，內尺寸大于實際尺寸)。
      在游標卡尺上讀數時，應把卡尺水平的拿著，朝著亮光的方向，使人的視線盡可能和卡尺的刻線表面垂直，以免由于視線的歪斜造成讀數誤差。
      7  為了獲得正確的測量結果，可以多測量幾次。即在零件的同一截面上的不同方向進行測量。對于較長零件，則應當在全長的各個部位進行測量，務使獲得一個比較正確的測量結果。
