深度游標卡尺

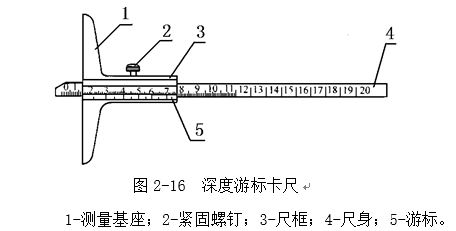

     深度游標卡尺如圖2-16所示，用于測量零件的深度尺寸或臺階高低和槽的深度。它的結構特點是尺框3的兩個量爪連成一起成為一個帶游標測量基座1，基座的端面和尺身4的端面就是它的兩個測量面。如測量內孔深度時應把基座的端面緊靠在被測孔的端面上，使尺身與被測孔的中心線平行，伸入尺身，則尺身端面至基座端面之間的距離，就是被測零件的深度尺寸。它的讀數方法和游標卡尺完全一樣。

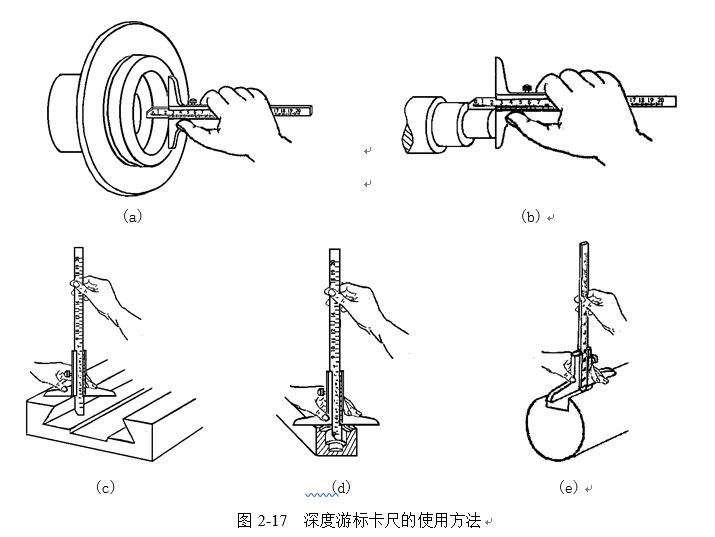

     測量時，先把測量基座輕輕壓在工件的基準面上，兩個端面必須接觸工件的基準面，圖2-17(a) 所示。測量軸類等臺階時，測量基座的端面一定要壓緊在基準面，圖2-17(b)(c) 所示，再移動尺身，直到尺身的端面接觸到工件的量面（臺階面）上，然后用緊固螺釘固定尺框，提起卡尺，讀出深度尺寸。多臺階小直徑的內孔深度測量，要注意尺身的端面是否在要測量的臺階上,圖2-17(d) 。當基準面是曲線時，圖2-17(e) ，測量基座的端面必須放在曲線的最高點上，測量出的深度尺寸才是工件的實際尺寸，否則會出現測量誤差。
